直插鋁電解電容與貼片電容在多個方面存在顯著的區別，以下是對這兩種電容的詳細對比：

一、定義與結構

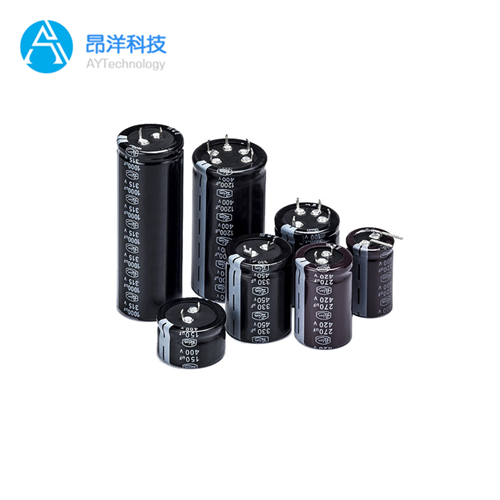

直插鋁電解電容

定義：直插鋁電解電容是一種采用鋁箔作為正電極，以鋁電解液為電解質，通過陽極氧化的鋁箔上涂覆有電解液的濕紙盤卷在一起形成的電容器。

結構特點：具有極性，引腳分別代表正極和負極，外形類似二極管結構。

貼片電容

定義：貼片電容也稱SMD電容，是表面貼裝電容器的一種，是指將金屬電極片、電介質和端子等元件加工成覆蓋有導體電極的整體結構，然后將其封裝成標準化的電子元器件。

結構特點：尺寸小，重量輕，易于自動化生產和大規模應用。

二、尺寸與安裝方式

尺寸

直插鋁電解電容：體積相對較大，需要一定的電路板空間進行安裝。

貼片電容：尺寸非常小，特別適用于空間受限的PCB板上使用。

安裝方式

直插鋁電解電容：通過引腳插入電路板上的針孔進行安裝，是一種較常見的插件元器件。

貼片電容：通過焊接方式直接固定在PCB板的表面，需要更精確的位置和焊接技術。

三、電容值與性能

電容值

直插鋁電解電容：電容值范圍較大，可達幾百甚至上千uF，適用于大容量電路。

貼片電容(包括貼片鋁電解電容)：電容值一般較小，通常在10uF以下，但也有部分貼片鋁電解電容的電容值較大。不過，與直插鋁電解電容相比，其整體電容值范圍仍然較小。

性能

直插鋁電解電容：具有高電容密度、低電阻、長壽命等特點，適用于高頻、高電流、高溫等環境下的電路設計。同時，它也具有較高的工作電壓和頻率響應。

貼片電容：根據構造和性能不同，可分為陶瓷電容、鉭電容、鋁電解電容等多種類型。不同類型的貼片電容在性能上有所差異，但整體而言，貼片電容具有體積小、重量輕、穩定性好、電容量高、成本低等優點。

四、應用范圍

直插鋁電解電容

廣泛應用于電源、通信設備、計算機等領域，特別是在需要較高工作電壓和大容量的場合中表現突出。

貼片電容

廣泛應用于各種小型電子設備中，如手機、筆記本電腦、平板電腦等。由于其體積小、重量輕的特點，特別適用于空間受限的電子產品。

綜上所述，直插鋁電解電容與貼片電容在定義與結構、尺寸與安裝方式、電容值與性能以及應用范圍等方面均存在顯著差異。在實際應用中，需要根據具體電路設計的要求選擇合適的電容類型。
