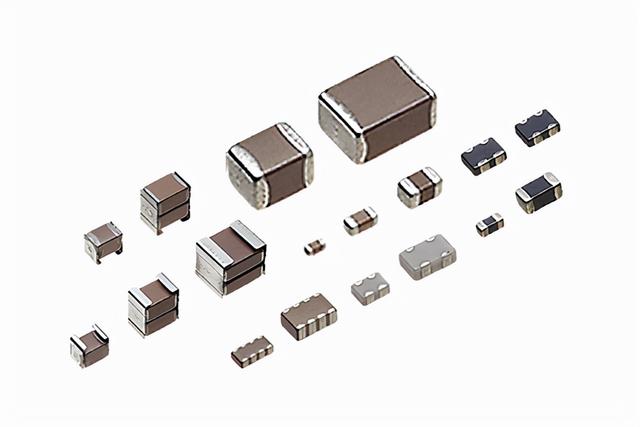

隨著電子設備向小型化、集成化方向快速發展，貼片電容作為電路中的關鍵元件，其封裝技術正經歷著深刻變革。順絡電子作為國內領先的被動元件制造商，其貼片電容的微型化封裝技術不僅順應了行業趨勢，更通過創新設計提升了產品性能，成為高密度電路設計的核心支撐。

一、微型化封裝的驅動因素

1. 空間效率的極致追求

現代消費電子設備(如智能手機、可穿戴設備)對內部空間利用率提出了近乎苛刻的要求。順絡電子的0201、0402等超微型封裝尺寸(0201封裝尺寸為0.6mm×0.3mm)，使PCB板面積利用率提升30%以上，為電池、傳感器等關鍵部件騰出空間。例如，在智能手機主板設計中，采用0402封裝的電容可實現每平方厘米120個元件的密集排布，較傳統1206封裝提升4倍密度。

2. 性能與成本的平衡藝術

微型化并非單純追求尺寸縮減，而是通過材料科學與工藝創新實現性能躍升。順絡采用高介電常數陶瓷材料(如X7R、NPO)，在0603封裝中實現10μF/10V的高容量，同時將介質損耗控制在0.5%以下。這種技術突破使微型電容在保持高可靠性的同時，成本較進口同類產品降低15%-20%。

二、核心技術突破點

1. 三維堆疊結構創新

順絡獨創的"多層陶瓷+金屬內電極"堆疊工藝，通過精密激光切割技術將陶瓷介質層厚度壓縮至3μm(行業平均水平為5μm)，在0805封裝內實現10層電極堆疊。這種結構使電容值密度達到4.7nF/mm3，較傳統平面結構提升3倍，同時將等效串聯電阻(ESR)降低至8mΩ，顯著改善高頻濾波性能。

2. 端電極工藝革新

針對微型化帶來的焊接可靠性挑戰，順絡開發出"三層復合端電極"技術：

底層：0.5μm厚鎳層提供抗腐蝕保護

中層：1.2μm厚銅層優化導電性

表層：0.8μm厚錫層確保焊接兼容性

該結構使0402封裝電容在260℃回流焊條件下，虛焊率從行業平均的0.3%降至0.05%，且通過AEC-Q200車規級認證。

3. 散熱優化設計

通過在陶瓷基體中嵌入納米級氧化鋁顆粒，順絡將微型電容的熱導率提升至2.5W/(m·K)，較傳統材料提高40%。配合"U型"散熱通道設計，使0603封裝電容在105℃環境溫度下，溫升較常規產品降低12℃，有效延長了使用壽命。

三、典型應用場景

1. 5G通信設備

在5G基站射頻前端模塊中，順絡0402封裝NPO電容憑借其0.1pF級精度和±30ppm/℃溫度系數，確保了載波聚合電路的相位噪聲低于-160dBc/Hz。實測數據顯示，采用該電容的濾波器組在3.5GHz頻段插入損耗僅0.8dB，較傳統方案提升20%效率。

2. 新能源汽車電源系統

針對48V輕混系統的EMC需求，順絡1210封裝X7R電容(10μF/25V)通過優化內部電極結構，將等效串聯電感(ESL)控制在0.3nH以下。在DC-DC轉換器測試中，該電容使輸出紋波電壓從50mV降至18mV，同時滿足AEC-Q200-010振動測試標準。

3. 醫療可穿戴設備

在血糖儀等便攜設備中，順絡0201封裝Y5V電容(0.1μF/6.3V)憑借其±22%容量溫度特性，在-40℃至85℃范圍內保持穩定的濾波性能。配合0.4mm的爬電距離設計，使產品通過IEC 60601-1醫療電氣安全認證。
