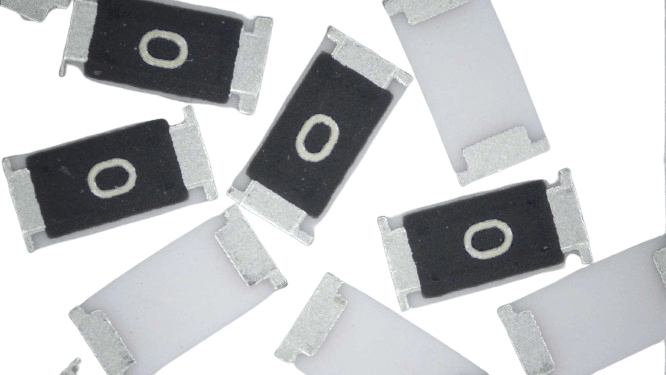

在電子元件制造領域，厚聲貼片電阻憑借其小型化、高可靠性的特點，成為消費電子、汽車電子等領域的核心元件。其制造工藝主要分為厚膜與薄膜兩大技術路線，二者在材料、工藝、性能及應用場景上存在顯著差異。

工藝原理：物理沉積與化學燒結的分野

厚膜工藝采用絲網印刷技術，將電阻漿料(含金屬氧化物、玻璃粘結相及有機載體)通過絲網漏印至陶瓷基板，經800-900℃高溫燒結形成電阻體。該工藝中，電阻膜厚度通常達10-50微米，其核心在于通過漿料配方調整實現阻值控制，例如增加金屬氧化物比例可降低電阻率。

典型應用如厚聲RC系列電阻，通過氧化鋁基板與鈀銀電極的組合，實現低成本大規模生產。

薄膜工藝則依托真空鍍膜技術，在氧化鋁陶瓷基板上通過磁控濺射沉積鎳鉻合金薄膜，厚度僅0.1-1微米。隨后采用光刻工藝對薄膜進行圖形化蝕刻，形成精確電阻體。以風華高科薄膜電阻為例，其通過激光調阻技術可將阻值精度控制在±0.01%，溫度系數低至±5PPM/℃，滿足醫療設備等高精度場景需求。

性能對比：精度與穩定性的博弈

厚膜電阻因漿料燒結特性，存在天然的阻值離散性，常見精度為±1%、±5%，溫度系數達±200PPM/℃。但其結構優勢顯著：厚膜層與陶瓷基板的結合強度高，耐脈沖能力突出，可承受1000次以上浪涌沖擊。此外，厚膜工藝支持大功率設計，如厚聲2512封裝電阻額定功率達1W，適用于電源模塊等高能耗場景。

薄膜電阻則通過納米級薄膜的均勻沉積實現超高精度，其溫度系數可控制在±10PPM/℃以內，阻值長期穩定性優于0.1%。以村田薄膜電阻為例，其采用TaN(氮化鉭)材料，在-55℃至155℃溫域內阻值漂移小于0.05%，成為5G基站、精密儀器等領域的首選。

應用場景：成本與性能的平衡術

厚膜工藝憑借成本優勢占據主流市場，其產品單價較薄膜電阻低40%-60%，廣泛應用于對精度要求不高的消費電子領域。例如，厚聲0402封裝厚膜電阻在智能手機中用量超百顆，主要用于電源濾波、信號分壓等基礎電路。

薄膜電阻則聚焦高端市場，在醫療影像設備中，其低噪聲特性可避免信號干擾;在航空航天領域，其抗輻射性能確保極端環境下的可靠性。據統計，薄膜電阻在工業控制領域的市場份額正以每年8%的速度增長，凸顯其技術溢價價值。

技術演進：互補共生的未來

隨著電子設備向高密度、高可靠性方向發展，厚膜與薄膜工藝呈現融合趨勢。例如，厚聲推出的混合工藝電阻，在厚膜基體上沉積薄膜修正層，將精度提升至±0.5%的同時降低成本。而薄膜工藝通過卷對卷(R2R)生產線的引入，使產能提升3倍，逐步縮小與厚膜工藝的成本差距。

兩種工藝的差異化競爭，本質是電子行業對"性價比"與"極致性能"的雙重追求。厚膜工藝以成熟的技術體系支撐著萬億級電子市場的基礎需求，薄膜工藝則通過持續創新推動著高端制造的邊界拓展。
