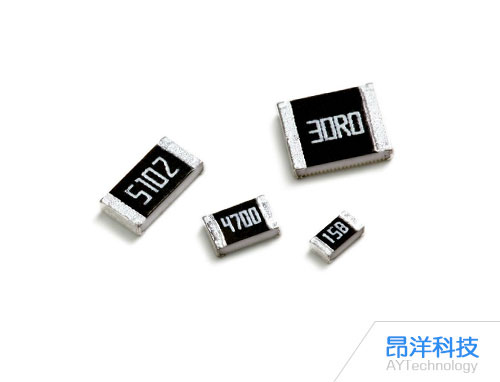

貼片電阻作為現代電子電路的核心元件，其阻值識別直接影響電路設計的準確性。本文系統梳理貼片電阻本體標識的四大主流方法，結合E24/E96標準體系與工業實踐案例，為工程師提供標準化識別流程。

一、三位數字編碼法(E24系列)

該體系采用"XXY"格式，前兩位為有效數字，第三位為10的冪次方。例如：

103：1(十位)×0(個位)×103=10kΩ(精度±5%)

472：47×102=4.7kΩ(常見于0603封裝)

151：15×101=150Ω(誤差±2%的G級精度)

此方法覆蓋E24標準阻值序列，適用于通用電路設計。需注意第三位數字與零的個數對應關系，如"220"實際為22×10?=22Ω，而非220Ω。

二、四位數字編碼法(E96高精度系列)

針對±1%精度需求，采用"XXXY"格式：

1502：150×102=15kΩ(常見于0805封裝)

4991：499×101=4.99kΩ(匹配E96優先數)

1001：100×101=1kΩ(誤差±0.5%的D級精度)

該體系通過增加有效數字位數提升精度，前三位數字直接對應E96標準值表，第四位冪次方與三位編碼規則一致。

三、字母小數點標注法

針對低阻值場景，采用"XRx"或"Rx"格式：

5R6：5.6Ω(替代傳統5Ω6寫法)

R16：0.16Ω(常見于電流采樣電路)

2R4：2.4Ω(0402封裝典型應用)

此方法通過字母"R"替代小數點，避免數字混淆。需注意單位統一為歐姆(Ω)，不可與毫歐(mΩ)或千歐(kΩ)混用。

四、E96代碼標注法(精密電阻)

針對0201等超小型封裝，采用"XXY"代碼體系：

01C：查E96代碼表得10×102=1kΩ(C對應102)

50B：332×10?=332Ω(B對應10?)

249Y：249×10?2=2.49Ω(Y對應10?2)

該方法通過前兩位代碼映射E96優先數，第三位字母對應10的冪次方。需配備E96標準對照表進行解碼，常見于醫療設備、精密儀表等高要求場景。
