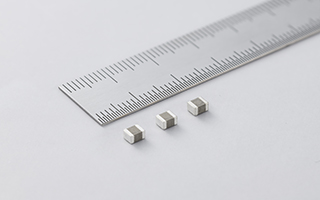

要通過太誘電感的阻抗曲線選擇最佳型號，需重點關注自諧振頻率(SRF)、阻抗峰值及頻率特性，并結合具體應用場景的電流、頻率和封裝需求進行綜合評估。以下是具體步驟和分析：

1. 理解阻抗曲線的核心特征

自諧振頻率（SRF）：電感阻抗曲線的最高點對應的頻率即為SRF。在SRF左側，電感呈感性(阻抗隨頻率升高而增大);在SRF右側，電感因寄生電容影響呈容性(阻抗隨頻率升高而下降)。

阻抗峰值：SRF處的阻抗值反映了電感在諧振點的能量?jī)?chǔ)存和損耗特性。峰值越高，電感在特定頻率下的濾波或儲能效率可能更優。

頻率范圍：實際應用中，需確保電感在目標工作頻率范圍內保持感性特性(即工作頻率遠低于SRF)，以避免容性特性導致的性能下降。

2. 明確應用場景的關鍵參數

工作頻率：確定電路中電感需要處理的主要頻率范圍(如開關電源的開關頻率、EMI濾波的噪聲頻段等)。

電流需求：

額定電流：需大于電路最大負載電流，避免過熱損壞。

飽和電流（Isat）：磁芯電感在電流超過Isat時會磁飽和，導致電感量驟降。需確保Isat高于系統最大工作電流，并留有余量(通常取電感量下降20%-30%時的電流值)。

溫升電流（Irms）：指電感在最大額定環境溫度下的最大溫升電流(常以溫升40℃定義)，與直流電阻(DCR)和散熱能力相關。

封裝與尺寸：根據電路布局和空間限制選擇合適的封裝類型(如貼片式適用于緊湊設計，直插式便于調試)。

3. 結合阻抗曲線選擇型號的步驟

步驟1：確定SRF范圍

目標：選擇SRF高于工作頻率的電感，以確保其在工作頻率下呈感性。

經驗值：SRF通常為信號頻率的5-10倍(例如，若工作頻率為1MHz，則SRF應大于5-10MHz)。

操作：在太誘電感選型手冊中，篩選SRF覆蓋目標頻段的型號，并對比其阻抗曲線。

步驟2：評估阻抗峰值與頻率特性

高頻應用(如射頻電路)：

需選擇Q值較高(>50)的電感，以減少功率損耗并提高濾波效率。

阻抗曲線在SRF附近應平緩下降，避免高頻諧振導致的不穩定。

低頻應用(如電源轉換)：

重點關注電感在低頻段的阻抗穩定性(接近理想電感特性，即阻抗與頻率成正比)。

避免選擇SRF過低或阻抗峰值過高的型號，以減少高頻噪聲干擾。

步驟3：驗證電流與溫升參數

直流電阻（DCR）：DCR越小，電感效率越高，發熱越少。在開關電源等大電流場景中，應優先選擇DCR低的型號(如<15mΩ)。

飽和電流與溫升電流：

對比電感的Isat和Irms，取較小值作為額定電流。

確保額定電流為電路最大輸出電流的1.3倍以上，以留有余量。

步驟4：考慮封裝與成本

封裝類型：根據電路空間選擇貼片式(如0603、0805)或直插式電感。

成本效益：在滿足性能要求的前提下，優先選擇性價比高、供貨穩定的型號。
